Protections mobiles Geodesign Logo Geodesign

Le seul dispositif de protection éprouvé et homologué qui ne nécessite pas d’ancrage au sol pour des hauteurs allant de 0,60m jusqu’à 2,40m.



Ironbridge 2004

Dispositif interchangeable, pas de besoin de préparation au sol, total modularité, simple, efficace et très rapide à mettre en œuvre.

Points forts:

- Rapide à installer (4 personnes: 100m de barrière en 1 heure)
- s'installe sur tous types de sols
- s'adapte à un sol inégal
- s'installe même quand l'eau est là
- hauteur d'eau de 0 à 2,40m
- manipulable par une seule ou deux personnes
- hauteur de protection variable: les barrières s'adaptent au relief du terrain
- autorise des angles entrants ou sortants
- manutention facile, emballage pratique
- stockage et transport aisé

Une fois en place, l'eau recouvre la membrane étanche, assurant l'étanchéité. Le poids de l'eau sur le plan incliné maintient le système et annule la poussée latérale.



Utilisations multiples

Protection des collectivités contre les inondations

Köln

Bassin de rétention pour eaux polluées

Bassin

Détournement du flot pour des travaux dans le lit du cours d'eau

détail

Déballage d'une box, disposition au sol

disposition au sol

Dépliage des "V", installation des barres

dépliage des V

Pose des plaques puis de la bâche d'étanchéité

montage final

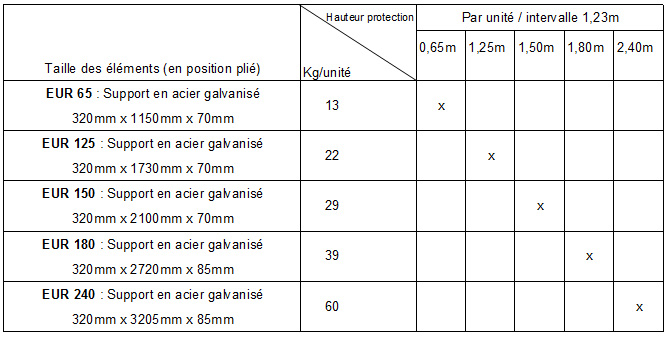

Spécifications techniques

Trois versions

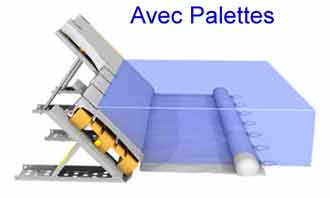

Eclaté système


- version de base avec des palettes, ou

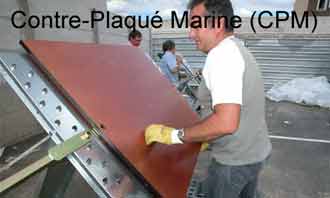

- version standard avec des plaques en Contre-Plaqué Marine (CPM de 21mm)

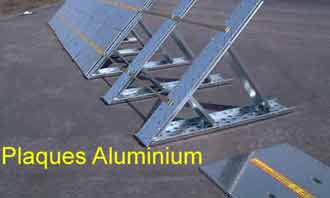

- version optimum en plaques d'aluminium usinées ep. 5mm (gain en volume de 1 à 4 par rapport au CPM, et 1 à 20 par rapport aux palettes)



A partir de 1,50m il est conseillé d'utiliser les plaques en CPM21, ou les plaques en aluminium, plutôt que les palettes. La hauteur de protection intermédiaire de 0,95m, est obtenue avec les éléments EUR 65 et des palettes en positions verticales ou horizontales.

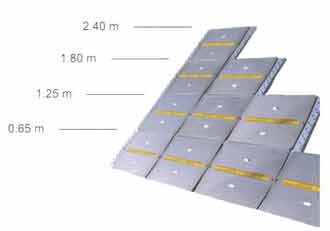

Hauteurs comparées

Comparatif des différentes solutions palettes/plaques:

  • palette europe: 25 kg
  • plaque CPM21 : 13 kg
  • plaque ALU: 15 kg   (gain de place au stockage, voir photo
